壓風降溫鉆頭說明書——瑞龍鉆具

發布時間：

2020-05-27

當前，在煤礦瓦S抽放施工鉆孔中，因煤礦地質條件和工藝要求，鉆孔過程中通過注水或者注風以達到對鉆頭冷卻降溫目的，防止因高速旋轉摩擦造成的溫度過高而造成復合片磨損脫落。注水鉆進實施中，由于水量大小變化及地層巖石松軟程度不同，常常會因為遇水巖石發育膨脹造成堵孔，而且注水鉆進在進行負角度及垂直鉆孔時往往因為反渣效果較差造成卡鉆，中途停鉆因巖屑遇水凝固而造成鉆桿抱死，因此注水鉆進在很多情況下不適合復合片鉆頭鉆孔使用。普通風壓鉆進時風壓通過鉆桿內孔傳遞至復合片鉆頭處，傳遞時由于鉆桿密封及輸送距離較長導致風量流失達不到的降溫效果，由于通風孔徑較大，風量分散不均勻，無法達到良好的排渣效果。我公司經過長期與煤礦一線使用單位合作調研，研發了一種壓風排渣復合片鉆頭，其特征在于復合片下端設有的壓風出口，其出風口孔徑不大于2mm，壓風出口與復合片夾角在110°~115°之間，通過高壓風在2mm噴孔內形成急速射流風，后按照角度布置直吹復合片鉆進刃角部位，從而達到迅速降溫的目的。壓風降溫排渣復合片鉆頭，其主要結構由冠狀結構主體、壓風噴孔裝置和復合片等結構組成，冠狀結構主體頂部為多體分翼組合形狀，冠部刀翼位置布置有復合片，復合片下端設有壓風出口，壓風出口通過高壓風對復合片進行風冷降溫防止因風量不足及風速不夠造成的燒鉆、磨損等現象，通過高壓風冷可解決鉆頭在鉆進斷層時所產生的卡鉆現象，并是水冷鉆進的4—5倍。壓風降溫排渣復合片鉆頭可解決在鉆進過程中所造成的高溫?zé)F(xiàn)象，并通過高風壓鉆進增加排渣速度，達到節能降耗的目的。

我公司經過長期與煤礦一線使用單位合作調研，研發了一種壓風排渣復合片鉆頭，其特征在于復合片下端設有的壓風出口，其出風口孔徑不大于2mm，壓風出口與復合片夾角在110°~115°之間，通過高壓風在2mm噴孔內形成急速射流風，后按照角度布置直吹復合片鉆進刃角部位，從而達到迅速降溫的目的。

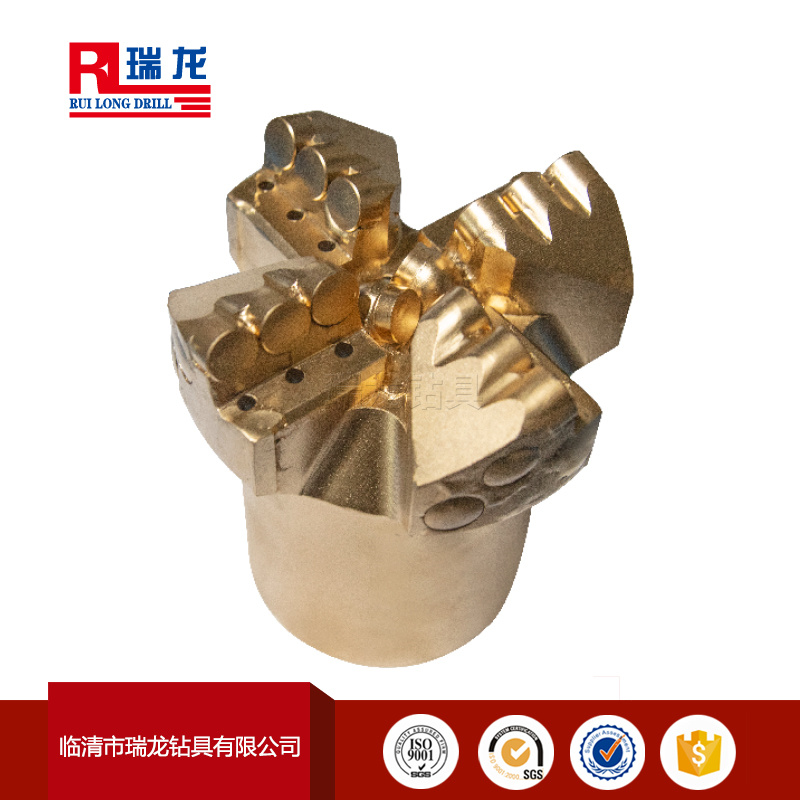

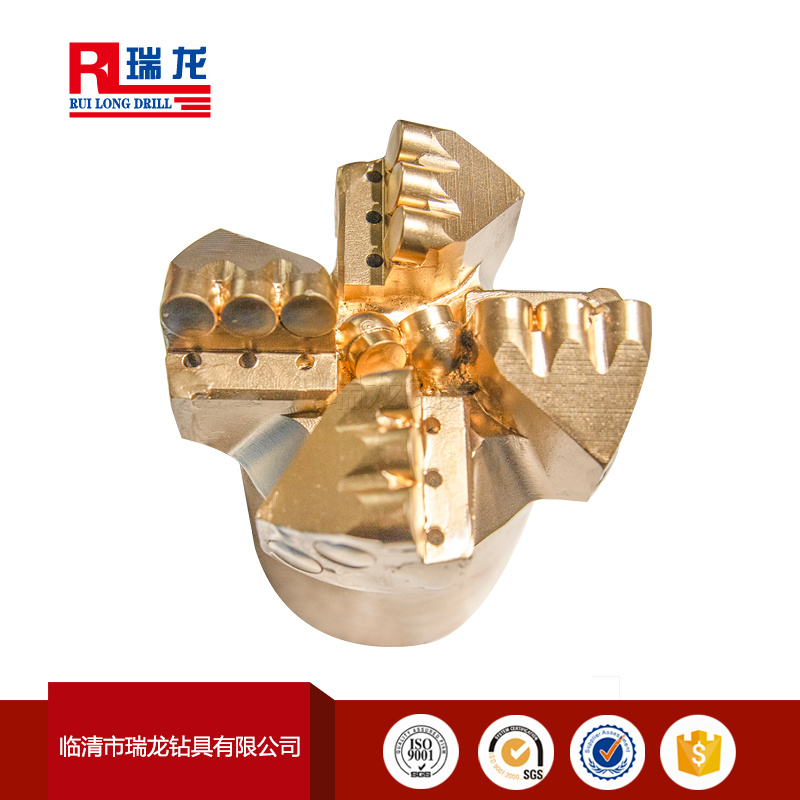

壓風降溫排渣復合片鉆頭，其主要結構由冠狀結構主體、壓風噴孔裝置和復合片等結構組成，冠狀結構主體頂部為多體分翼組合形狀，冠部刀翼位置布置有復合片，復合片下端設有壓風出口，壓風出口通過高壓風對復合片進行風冷降溫防止因風量不足及風速不夠造成的燒鉆、磨損等現象，通過高壓風冷可解決鉆頭在鉆進斷層時所產生的卡鉆現象，并是水冷鉆進的4—5倍。

壓風降溫排渣復合片鉆頭可解決在鉆進過程中所造成的高溫?zé)F(xiàn)象，并通過高風壓鉆進增加排渣速度，達到節能降耗的目的。
